Power Functions Servo mit mindstorms NXT ansteuern:




Schaltungsaufbau

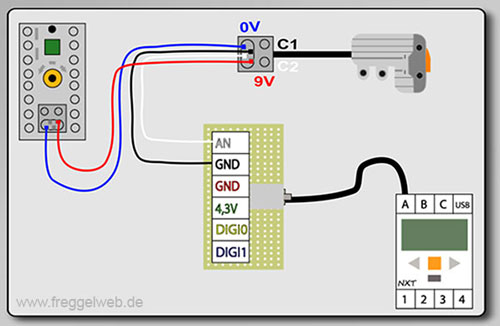

schaltplan
  • Lego Akku: Versorgungsspannung
  • NXT: Steuersignal
  • Mindstorms NXT- und Power Functions- Steckerbelegung

Programmierung mit LabVIEW:


VI
VI- Abschnitt
  • Left Button: Servo dreht nach links
  • Right Button: Servo dreht nach rechts
  • Enter Button: Servo in Mittestellung
