MyAVR-Board mit Lego mindstorms NXT:


Daten über I2C (TWI- Hardwaremodul) zwischen AVR- Mikrocontroller und Lego mindstorms NXT senden/ empfangen.
NXT ist der Master; MyAVR- Board ist der Slave



Schaltungsaufbau

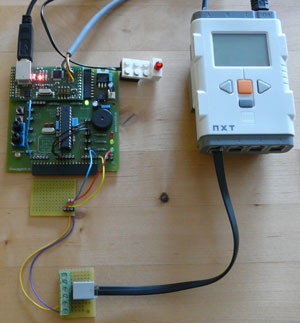

My AVR Board mit Lego mindstorms NXT Verbindungen auf MyAVR- Board:
- Taster1   -->  Port-D.2
- LED-Rot   --> Port-B.0
- LED-Gelb --> Port-B.1
- LED-Grün --> Port-B.2

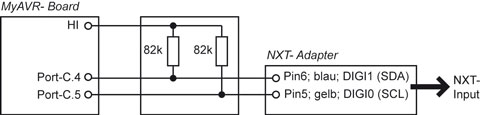

Verbindungen MyAVR- Board zu mindstorms NXT:
MyAVR Board MK2 an Lego mindstorms NXT

Programmierung



Bascom Quellcode für ATmega8


TWI- Hardwaremodul

'********************************************************************
'Daten zwischen ATmega8 und Lego mindstorms NXT senden/ empfangen
'mit TWI-Hardwaremodul
'2011-07
'********************************************************************

$regfile = "m8def.dat"
$crystal = 1000000

Dim Twi_control As Byte                                     ' Controlregister lokale kopie
Dim Twi_status As Byte
Dim Twi_data As Byte

Dim Neuesbyte As Byte

' Taster
Config Portd.2 = Input
Portd.2 = 1
Taster Alias Pind.2

' LED's
Config Portb = Output
Portb = 0

Declare Sub Twi_init_slave

'---- Werte zurücksetzen  ----
Twi_data = 0
Call Twi_init_slave                                         ' TWI aktivieren


'**** Hauptschleife ****
Do
    ' schauen ob TWINT gesetzt ist
    Twi_control = Twcr And &H80                             ' Bit7 von Controlregister

    If Twi_control = &H80 Then
        Twi_status = Twsr And &HF8                          ' Status

        ' wurde ein Byte geschickt
        If Twi_status = &H80 Or Twi_status = &H88 Then
          Twi_data = Twdr                                   ' neue Daten merken
          Neuesbyte = 1                                     ' merken das ein neues Byte da ist
        End If

        ' will der Master ein Byte haben
        If Twi_status = &HA8 Or Twi_status = &HB8 Then
            If Taster = 0 Then
             'Taster wurde betätigt
             Twdr = &H2
             Else
             Twdr = &HFF
            End If
        End If

        ' TWINT muss immer gelöscht werden, damit es auf dem Bus weiter geht
        Twcr = &B11000100                                   ' TWINT löschen, mit ACK
    End If

    '---- wurde ein Byte geschickt ----
    If Neuesbyte <> 0 Then
      ' mit dem Wert &H1
      If Twi_data = &H1 Then
        Portb.0 = 1
        Waitms 200
        Portb.0 = 0
        Waitms 200
        Portb.1 = 1
        Waitms 200
        Portb.1 = 0
        Waitms 200
        Portb.2 = 1
        Waitms 200
        Portb.2 = 0
      Else
       Portb = 0
      End If
    End If

Loop
End

'**** Unterprogramme ****
'---- TWI als slave aktivieren ----
Sub Twi_init_slave
    Twsr = 0                                                ' status und Prescaler auf 0
    Twdr = &HFF                                             ' Default
    Twar = &H40                                             ' Slaveadresse setzen
    Twcr = &B01000100                                       ' TWI aktivieren, ACK einschalten
End Sub

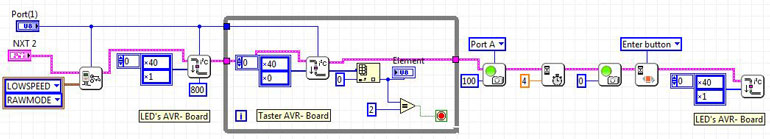

Test Programm mit LabVIEW2009

  • Lampe an PortA
  • MyAVR- Board an Input1
    NXT sendet an ATmega8 &h1
    • LED-Rot an/ aus
    • LED-Gelb an/ aus
    • LED-Grün an/ aus
    wurde Taster1 betätigt
    • Lampe an PortA blinkt 4sec
    wurde der Enter Button betätigt
    • LED-Rot an/ aus
    • LED-Gelb an/ aus
    • LED-Grün an/ aus
