RC Lichtmodul mit Lego Power Functions:

Lego Power Functions Lampen mit Mini- Lichtanlage "Servonaut ML4" ansteuern.

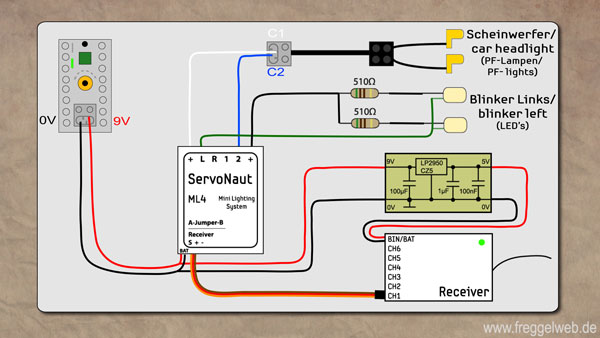

Schaltungsaufbau

C1 und C2 der PF- Lampe kann auch verdreht angeschlossen werden. Die PF- Lampe hat einen Gleichrichter. (Schaltplan der PF- Lampe) 9V/0V: Spannungsversorgung für Mini- Lichtanlage "Servonaut ML4" und Spannungsregler Servonaut ML4 Mini Lighting System: L = linker Blinker R = rechter Blinker 1 = Standicht 2 = Fahrlicht Lego Power Functions Steckerbelegung

---

Ich kann keinerlei Haftung für die Schaltungen übernehmen und auch keine Funktionsfähigkeit garantieren. Der Nachbau und Einsatz der hier veröffentlichten Schaltungen erfolgt auf eigene Gefahr. Ich übernehme keinerlei Garantie. Die VDE-Vorschriften sind zu beachten.
