LabVIEW8.6 deutsch Studentenversion:

    Hinweis:
    Es ist möglich den NXT 1.0 Baustein auf den NXT 2.0 Baustein zu ändern. Dazu muss nur die Firmware auf dem NXT 1.0 Baustein aktualisiert werden. Danach ist er identisch mit dem NXT 2.0 Baustein.
    Download: Firmware (Lego.com)

Installation nxt toolkit 1.0

  • LabView 8.6 deutsch Studentenversion ist installiert.
    (Sollte sich das unter Windows 7 nicht installieren lassen (Error code-12))
  • Installation nxt toolkit 1.0
    • Download LabVIEW Toolkit for LEGO MINDSTORMS NXT 1.0 LabVIEW 7.1, 8.0, 8.2 (41MB)
    • Download Toolkit for LEGO MINDSTORMS NXT 1.0.1 Patch

    • LabVIEW Toolkit for LEGO MINDSTORMS NXT 1.0 extrahieren und setup.exe ausführen
    • Toolkit for LEGO MINDSTORMS NXT 1.0.1 Patch extrahieren
      • und in das Verzeichnis nxt_toolkit_1_0_1_patch\LabVIEW 8.5\vi.lib\addons\ wechseln
      • NXTToolkit nach c:\programme\National Instruments\LabVIEW 8.6\vi.lib\addons\ kopieren
        alle ersetzen

    • LabVIEW starten

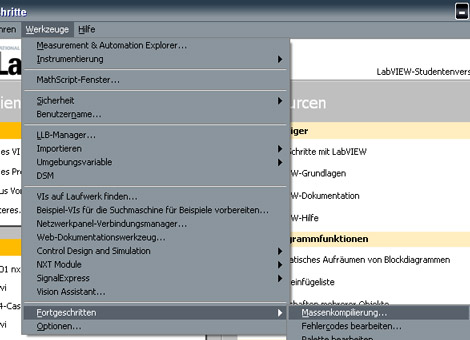

      • Werkzeuge --> Fortgeschritten --> Massenkompilierung...















      • "Zu konvertierendes Verzeichnis auswählen"
        programme\National Instruments\LabVIEW 8.6\vi.lib\addons\NXTToolkit
        --> "Verzeichnis wählen"

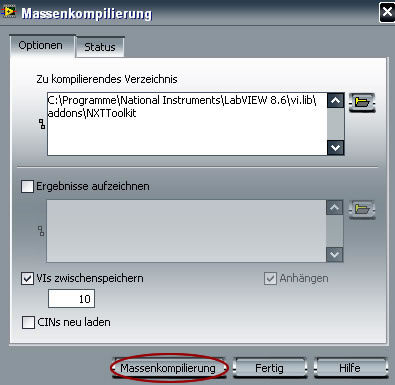

      • "Massenkompilierung"

















      • "Fertig"

Installation nxt toolkit 2.0

  • LabView 8.6 deutsch Studentenversion ist installiert.
    (Sollte sich das unter Windows 7 nicht installieren lassen (Error code-12))
  • LabVIEW Toolkit for LEGO MINDSTORMS NXT 1.0 ist ggf. deinstalliert.
  • Installation nxt toolkit 2.0
    • Download LabVIEW Toolkit for LEGO MINDSTORMS NXT 2.0 LabVIEW 8.6.1 (39MB)
    • lv86nxt20.exe ausführen
      • Verzeichnes wählen und Unzip
      • OK
      • "Install NI LabVIEW 8.6 Toolkit for LEGO MINDSTORMS NXT 2.0" ausführen

Woher bekommt man LabVIEW?

    z.B.:
  • Download LabVIEW7.1 (englisch)
    Mit der Version ist es möglich Blöcke für NXT-G zu erstellen, wenn das nxt toolkit 1.0 installiert ist
  • hier ist eine aktuellere Version von LabVIEW (deutsch; Studentenversion) enthalten.
    Mit der Version kann das NXT Modul genutzt werden.
  • DownloadLabVIEW for LEGO MINDSTORMS 2012 SP1 - English
