LabVIEW8.6 deutsch Studentenversion:
|
- Beispielprogramm Boolean UND (AND)
- Taster an Port 1 und an Port 2
- Lampe an Port A
Programm Download
- LabView starten und leeres VI öffnen
- Blockdiagrammfenster (ggf. Fenster --> Blockdiagramm anzeigen)
(Blockdiagramm / Frontpanel) - Funktionenpalette (ggf. Ansicht --> Funktionenpalette)
- aus Funktionenpalette in Blockdiagramm einfügen und Konstante erstellen
-
Zusatzpakete --> NXT Toolkit --> Structures --> While- Schleife
"While- Schleife" in Blockdiagramm einfügen - While- Schleife: "Schleifenbedingung":
rechte Maustaste --> Erstellen --> Konstante
Konstante auf False (grüner Kasten um F)
Endlosschleife wird so lange wiederholt bis die Stop Taste auf dem nxt gedrückt wird.
- aus Funktionenpalette in Blockdiagramm einfügen und Konstante erstellen
- Zusatzpakete --> NXTToolkit --> NXT Library --> Input --> Touch Sensor
2x einen "Touch Sensor" in Blockdiagramm einfügen - untere Touch Sensor: "Input(Port 1)":
rechte Maustaste --> Erstellen --> Konstante
linke Maustaste auf blauen Pfeil (wenn der Mauszeiger eine Hand wird) und von Port 1 auf Port 2 stellen
- aus Funktionenpalette in Blockdiagramm einfügen und Konstante und Beschriftung erstellen
-
Zusatzpakete --> NXTToolkit --> NXT Library --> Output --> Legacy Lamp
"Legacy Lamp" in Blockdiagramm einfügen - Legacy Lamp: "Intensity (50)" (Helligkeit):
rechte Maustaste --> Erstellen --> Konstante
100 eingeben und Enter - Legacy Lamp: "Intensity (50)":
rechte Maustaste --> Sichtbare Objekte --> Beschriftung - aus Funktionenpalette in Blockdiagramm einfügen und Verbindungen erstellen
-

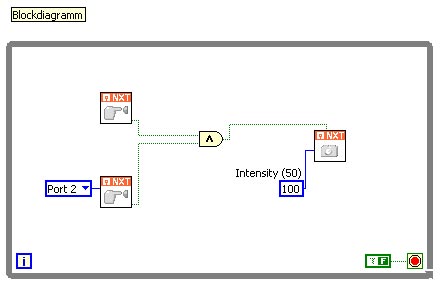

Zusatzpakete --> NXTToolkit --> Boolean --> UND
"UND" in Blockdiagramm einfügen - Verbindungen erstellen
obere Touch Sensor: "Yes/No" mit "x" von UND verbinden
untere Touch Sensor: "Yes/No" mit "y" von UND verbinden
UND: "x UND y?" mit "Power (T)" von Legacy Lamp verbinden - Programm speichern
- Programm auf nxt
