LabVIEW8.6 deutsch Studentenversion:


  • Beispielprogramm Boolean NICHT (NOT)
    (Inverter)
    • Taster an Port 1
    • Lampe an Port A
    Lampe an Port A leuchtet wenn Taster an Port 1 nicht betätigt wird

    Programm Download












  • LabView starten und leeres VI öffnen
  • Blockdiagrammfenster (ggf. Fenster --> Blockdiagramm anzeigen)
    (Blockdiagramm / Frontpanel)
  • Funktionenpalette (ggf. Ansicht --> Funktionenpalette)
  • aus Funktionenpalette in Blockdiagramm einfügen und Konstante erstellen

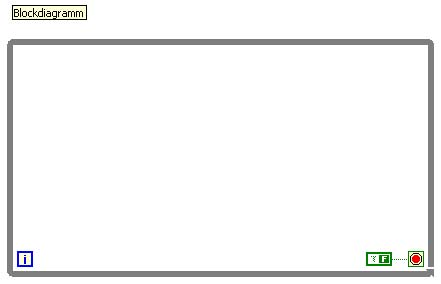

    • Zusatzpakete --> NXT Toolkit --> Structures --> While- Schleife
      "While- Schleife" in Blockdiagramm einfügen
    • While- Schleife: "Schleifenbedingung":
      rechte Maustaste --> Erstellen --> Konstante
      Konstante auf False (grüner Kasten um F)
      Endlosschleife wird so lange wiederholt bis die Stop Taste auf dem nxt gedrückt wird.














  • aus Funktionenpalette in Blockdiagramm einfügen
    • Zusatzpakete --> NXTToolkit --> NXT Library --> Input --> Touch Sensor
      "Touch Sensor" in Blockdiagramm einfügen

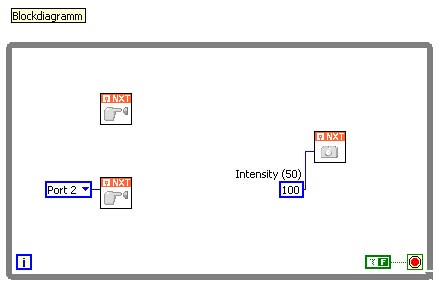

  • aus Funktionenpalette in Blockdiagramm einfügen und Konstante und Beschriftung erstellen
    • Zusatzpakete --> NXTToolkit --> NXT Library --> Output --> Legacy Lamp
      "Legacy Lamp" in Blockdiagramm einfügen
    • Legacy Lamp: "Intensity (50)" (Helligkeit):
      rechte Maustaste --> Erstellen --> Konstante
      100 eingeben und Enter
    • Legacy Lamp: "Intensity (50)":
      rechte Maustaste --> Sichtbare Objekte --> Beschriftung














  • aus Funktionenpalette in Blockdiagramm einfügen und Verbindungen erstellen
    • Zusatzpakete --> NXTToolkit --> Boolean --> NICHT
      "NICHT" in Blockdiagramm einfügen

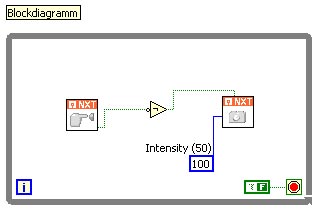

    • Verbindungen erstellen
      Touch Sensor: "Yes/No" mit "x" von NICHT verbinden
      NICHT: "NICHT x?" mit "Power (T)" von Legacy Lamp verbinden











  • Programm speichern
  • Programm auf nxt
