Bau von Piezo Triggersystem

  Triggersystem Triggersystem

    Das Triggersystem wird benötigt, um zu erkennen, ob auf eine Drum geschlagen wurde.
    Es besteht aus:
    • einem Triggerkegel (cushion)
    • einem Piezo mit einem Durchmesser von 27mm (Funktion als Senor)
    • einem Abstandshalter zwischen Piezo und Entkoppkerkissen (Kunststoffdichtungsring)
    • einem Entkopplerkissen mit Alublech
    • einer 5mm MDF- Platte zur Befestigung in der Drum

    Triggerkegel und Entkopplerkissen bestehen aus einem Schleifschwamm der Firma 3M. Dafür wurden die Schleifflächen vom Schleifschwamm abgerissen.

Triggerkegel


cushion

            !!! Nachbau erfolgt auf eigene Gefahr !!!

  • Schleiffläche vom Schleifschwamm abreißen
  • Passendes Stück Schwamm mit einer Dekupiersäge aus dem Schwamm schneiden

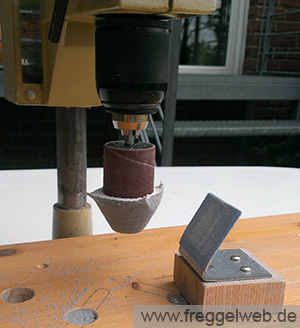

  • Schwammstück mit doppelseitigen Teppichklebeband mittig unter einen Schleifhülsenträger kleben und den Schleifhülsenträger in einer Bohrmaschine mit Bohrständer befestigen
  • Blech in gewünschten Winkel biegen, 80er Schleifpapier darauf kleben und den Winkel auf einen Holzklotz befestigen
  • Bohrmaschine langsam laufen lassen und mit dem Winkel vorsichtig einen Kegel aus dem Schwammstück schleifen.


Triggersystem


kegel cushion piezo

Triggerkegel:
d_unten = ca. 37mm, h = ca. 26mm
d_oben = ca. 8mm

Triggerkegel mit Aussparung für Kabel

Piezo mit doppelseitigen Teppichklebeband auf der Keramikscheibe


    Der Piezo wird mittig unter dem Triggerkegel befestigt. Wichtig ist die Aussparung für das Kabel.
piezo mit cushion piezo mit cushion

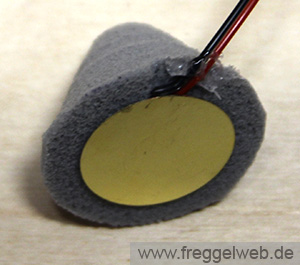

Piezo unter dem Triggerkegel befestigen

Kabel vom Piezo mit Heißkleber am Triggerkegel fixieren


    Durch einen Abstandshalter zwischen Piezo und Entkoppkerkissen, kann sich der Piezo besser verbiegen. Die Spielfläche reagiert insgesamt empfindlicher.
Kunststoffdichtung Kunststoffdichtung Piezo mit Kunststoffdichtung

Kunststoffdichtung mit doppelseitigen Teppichklebeband mittig auf Piezo Unterseite befestigen
Maße Kunststoffdichtungsring: Außendurchmesser = 23mm - Innendurchmesser = 14mm - Dicke = 2mm

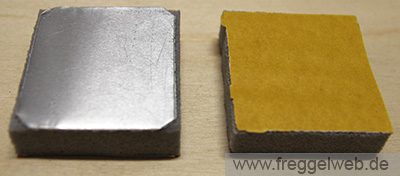

entkopplerkissen Entkopplerkissen

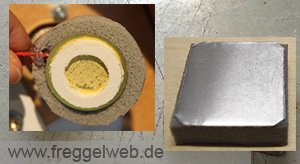

links: Alublech mit doppelseitigen Teppichklebeband auf einem Schleifschwamm befestigen.
rechts: Auch auf der Unterseite vom Schwamm ist, zum besfetigen auf der MDF Platte, doppelseitiges Teppichklebeband aufgebracht.

Piezo mit cushion und Kunststoffdichtungsring mittig auf Entkopplerkissen befestigen.



triggersystem triggersystem triggersystem

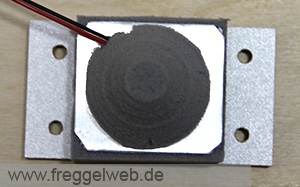

Piezo mit cushion und Entkopplerkissen

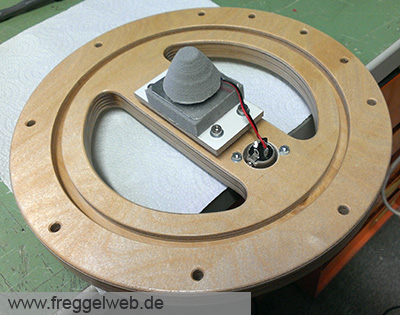

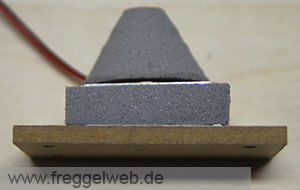

Piezo Triggersystem mit MDF-Platte zur Montage im unteren Spannreifen der Drum



unterer Spannreifen Bass Triggersystem

Piezo Triggersystem wird mit M4 Inbusschrauben im unteren Spannreifen befestigt.
Durch Unterlegen der Piezo Befsetigungsschrauben mit Unterlegscheiben/ Muttern, lässt sich das Triggersystem in der Höhe verstellen. weiter zum Einbau in Drum

Beim Bass ist das Entkopplerkissen durchgehend und nicht verklebt.
Später wurde die Multiplexplatte unter dem Entkopplerkissen ebenfalls durch eine MDF- Platte (5mm) ersetzt.
