V03 MIDI Musik Instrument: Schlagzeug OHNE Lego mindstorms NXT:

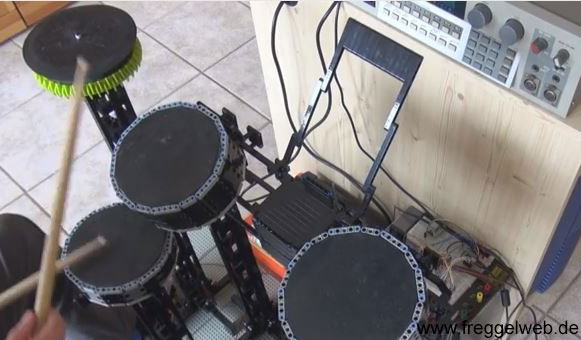

Drum Set V03

  • Lego E- drum set:
    • Schlagerkennung über Piezo Tonabnehmer
    • HiHat Umschaltung mit Reedkontakt- Sensor im HiHat Controller
    • Mikrocontroller (Teensy 2.0) erstellt MIDI- Signal und sendet dieses über die Serielle Schnittstelle an einen Sampler (AKAI S1000)
    • Sampler AKAI S1000 spielt aufgenommene Töne (Samples) ab
    • Soundausgabe über PC-Lautsprecher
    • Programmierung von Teensy 2.0 mit Arduino Software:
      Analogeingänge werden im free running Modus über die Analog Register abgefragt
    • Lego Technic Bass Drum Pedal
    • Lego Technic Hi- Hat Controller mit Reedkontakt- Sensor zum Umschalten zwischen HiHat open und HiHat close
    • Verzögerungszeit zwischen Schlag und Ton beträgt ~4ms.
      Drum Set V01 mit einer Latenz von ~135ms.
      Drum Set V02 mit einer Latenz von ~58ms.

Video


Funktionsübersicht:

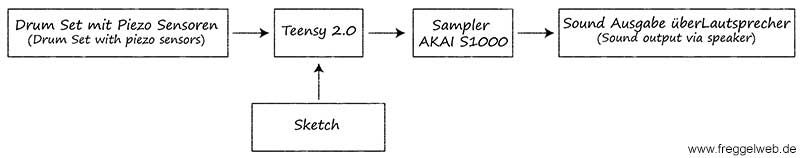

Funktionsübersich Drum Set V03
E- Drum Set Funktionsübersicht

Reedkontakt in Hi Hat Controller
Reedkontakt schließt, sobald sich ein Magnet nähert und öffnet sich, wenn sich dieser entfernt.
