Beispielprogramm 1 (Master NXT sendet an Slave NXT)
- Taster an Port 1 Master NXT
- Motor an Port A Slave NXT
Motor an Port A (Slave NXT) läuft, wenn Taster an Port 1 (Master NXT) betätigt wird.
-

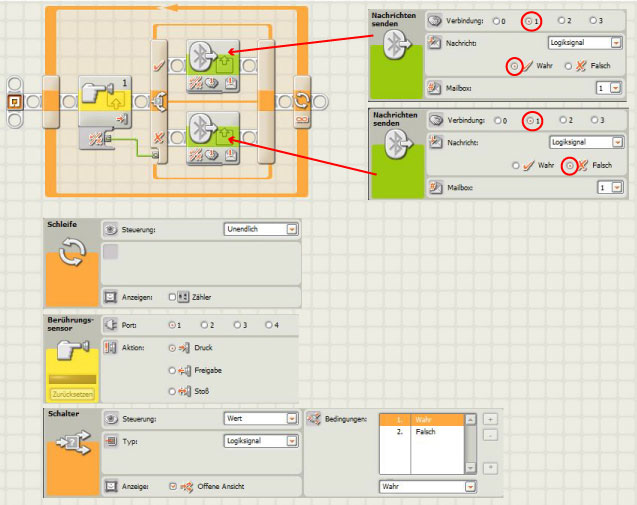

Programm Master NXT:
- Taster betätigt:
- Nachricht mit Logiksignal "Wahr" wird an Slave NXT geschickt
(Verbindung: 1 = Verbindung mit Slave NXT) - Taster nicht betätigt:
- Nachricht mit Logiksignal "Falsch" wird an Slave NXT geschickt
(Verbindung: 1 = Verbindung mit Slave NXT) - Programm wird endlos wiederholt
 |
-

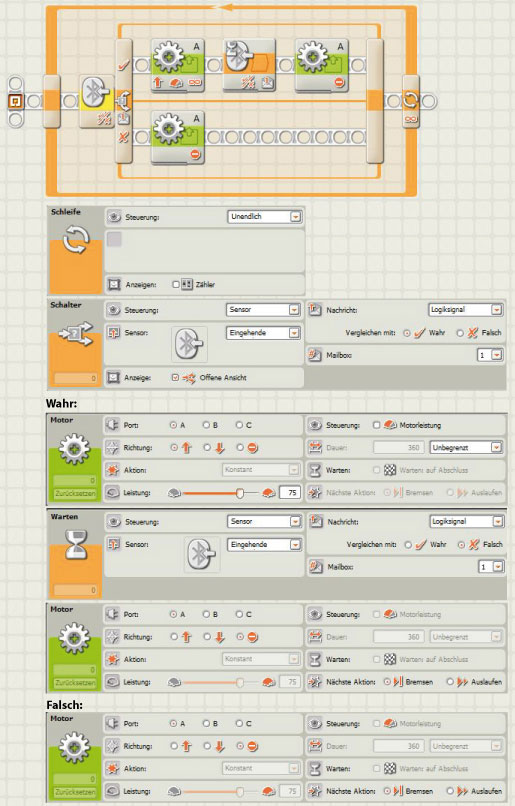

Programm Slave NXT:
- Nachricht mit Logiksignal "Wahr" wird empfangen (Taster betätigt):
- Motor Port A läuft, bis der Warteblock eine Nachricht mit Logiksignal "Falsch" erhält.
Warteblock im Schalter "Wahr" ist notwendig, damit der Motor durchläuft so lange der Taster betätigt wird. - Nachricht mit Logiksignal "Falsch" wird empfangen (Taster nicht betätigt):
- Motor Port A läuft nicht/ hält an. - Programm wird endlos wiederholt
- Programm Master NXT auf Master NXT übertragen
- Programm Slave NXT auf Slave NXT übertragen
- NXTs sind miteinander verbunden
- Programme starten
 |
