NXT-G:

    Addition

    Get the Flash Player to see this player.


    Addition

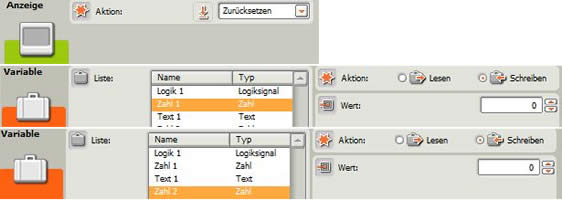

    1. Programmteil:
    • Display löschen
    • Damit sichergestellt ist, das die Variablen keinen anderen Inhalt haben, werden "Zahl 1" und "Zahl 2" auf den Wert "0" gesetzt.

    Get the Flash Player to see this player.

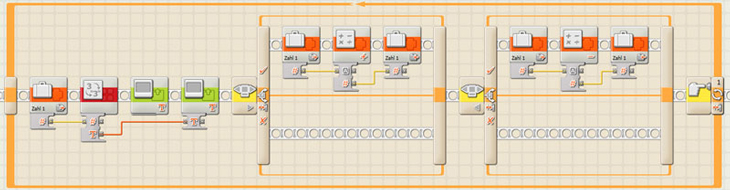

    2. Programmteil:
        Wert Variable "Zahl 1" festlegen

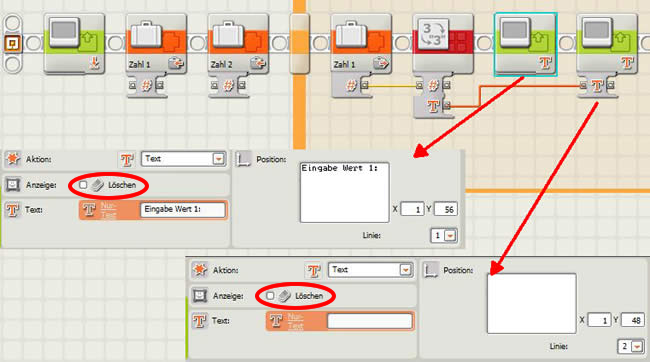

        Blöcke vor Schalter:
    • "Zahl 1" wird ausgelesen
    • Inhalt von "Zahl 1" wird in einen Text umgewandelt, damit er auf dem NXT- Display angezeigt werden kann
    • Auf dem NXT- Display wird ausgegeben:
      "Eingabe Wert 1:" (Zeile 1) mit dem aktuellen Wert von "Zahl 1" (Zeile 2)

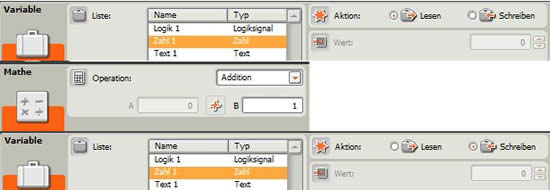

        Erster Schalt- Block:
    • Wird der rechte Button auf dem NXT betätigt, wird der Wert von "Zahl 1" um eins erhöht

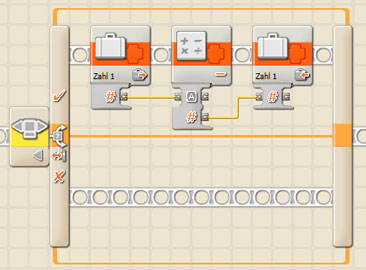

        Zweiter Schalt- Block:
    • Wird der linke Button auf dem NXT betätigt, wird der Wert von "Zahl 1" um eins verringert

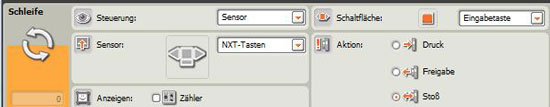

        Schleifen- Block:
    • "Zahl 1" kann so lange um den Wert eins vergrößert oder verringert werden, bis Taster an Port 1 betätigt und wieder los gelassen wird (Aktion: Stoß)

    3. Programmteil:
        Wert Variable "Zahl 2" festlegen

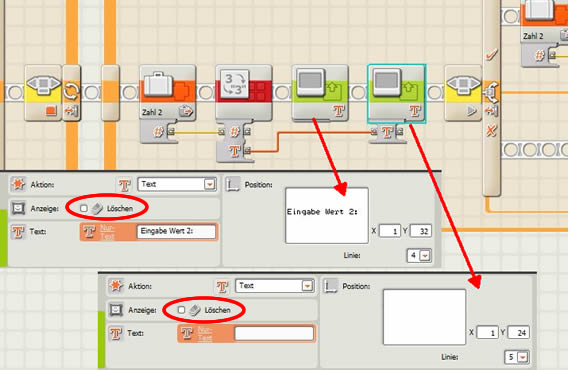

        Blöcke vor Schalter:
    • "Zahl 2" wird ausgelesen
    • Inhalt von "Zahl 2" wird in einen Text umgewandelt, damit er auf dem NXT- Display angezeigt werden kann
    • Auf dem NXT- Display wird ausgegeben:
      "Eingabe Wert 1:" (Zeile 1) mit dem Wert von "Zahl 1" (Zeile 2)
      "Eingabe Wert 2:" (Zeile 4) mit dem aktuellen Wert von "Zahl 2" (Zeile 5)

        Erster und zweiter Schalt- Block:
    • Sind identisch mit denen aus dem 2. Programmteil, außer das Variable "Zahl 1" durch Variable "Zahl 2" ersetzt wird
    • Wird der rechte Button auf dem NXT betätigt, wird der Wert von "Zahl 2" um eins erhöht
    • Wird der linke Button auf dem NXT betätigt, wird der Wert von "Zahl 2" um eins verringert

        Schleifen- Block:
    • "Zahl 2" kann so lange um den Wert eins vergrößert oder verringert werden, bis Taster an Port 1 betätigt und wieder los gelassen wird (Aktion: Stoß)

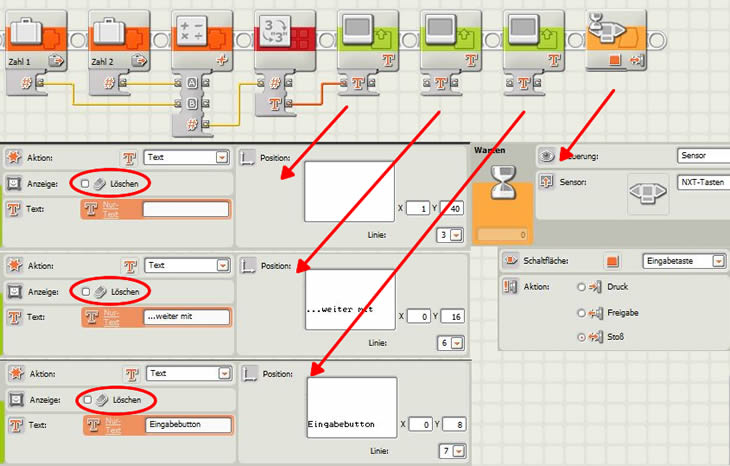

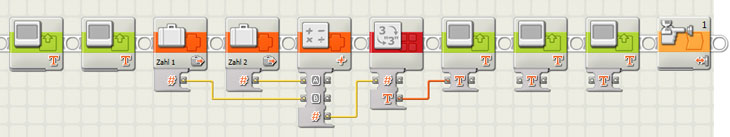

    4. Programmteil:
        Zahlen addieren und Ergebnis ausgeben

    • NXT- Display wird gelöscht
    • Auf dem NXT- Display wird ausgegeben:
      "Ergebnis der" (Zeile 1)
      "Addition:" (Zeile 2)

    • "Zahl 1" und "Zahl 2" werden addiert
    • Ergebnis der Addition wird in einen Text umgewandelt
    • Auf dem NXT- Display wird ausgegeben:
      "Ergebnis der" (Zeile 1)
      "Addition:" (Zeile 2)
      in Zeile 3 steht das Ergebnis
      "...weiter mit" (Zeile 6)
      "Eingabebutton" (Zeile 7)
    • Anzeige auf dem NXT- Display erscheint so lange, bis die Eingabetaste auf dem NXT betätigt und wieder los gelassen wird.
