NXT-G:
|
- Beispielprogramm Boolean NICHT (NOT)
(Inverter) - Taster an Port 1
- Lampe an Port A
Programm Download
- nxt-g starten
- Neues Programm

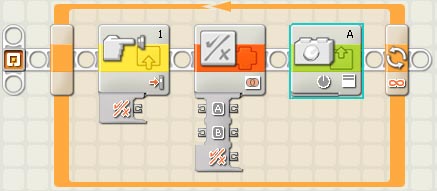

- aus Vollständige Palette in Arbeitsbereich auf Ablaufträger einfügen
- Ablauf --> Schleife
"Schleife" in Arbeitsbereich einfügen - Sensoren --> Berührungssensor
"Berührungssensor" in Arbeitsbereich einfügen - Daten --> Logiksignal
"Logiksignal" in Arbeitsbereich einfügen - Großer Funktionsumfang --> Lampe*
"Lampe*" in Arbeitsbereich einfügen
(Hinweis: Legacy Block Library ist importiert (Block importieren))
- Werte einstellen
- Schleife:
Steuerung: Unendlich (Endlosschleife wird so lange wiederholt bis die Stop Taste auf dem nxt gedrückt wird.) - Berührungssensor:
Port: 1 (legt fest an welchen Eingangsport der Berührungssensor angeschlossen ist)
Aktion: Druck (Block wird in dem Moment ausgelöst, in dem der Berührungssensor gedrückt wird;
Berührungssensor gedrückt --> Anschluss ja/ nein: "wahr") - Logiksignal von "Oder" auf "Nicht" umstellen:
Operation: Nicht - Lampe*:
Port: A (legt fest an welchen Ausgangsport der Motor angeschlossen ist)

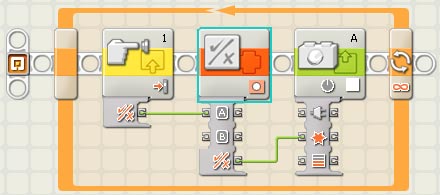

Intensität: 100 (legt Leuchtstärke fest) - Verbindungen erstellen
- Berührungssensor: "ja/ nein" mit "A" von Logiksignal verbinden
(Berührungssensor gedrückt --> "wahr" an "A") - Logiksignal: "Ergebnis" mit "Aktion" von Lampe* verbinden
(Berührungssensor nicht gedrückt --> Aktion "wahr" (Lampe an)) - Speichern
- Programm auf nxt
