Lego Pneumatik


Mit Lego Pneumatik wird durch Luftdruck mechanische Arbeit verrichtet. Mit diesem System kann man Pneumatik- und Hydrauliksysteme aus der realen Technik nachbauen. Lego Pneumatik funktioniert mit Luft. Es ist ein Druck von 3 Bar möglich.

    Ein Lego Pneumatiksystem besteht aus:
    • einer Pumpe #2797, #99798. Entweder als Handpumpe oder als elektrischer Kompressor (Bsp. KompressorV01, KompressorV02. Sie erzeugt den Luftdruck.
    • Ventile #4694 um die Luft im System zu steuern
    • Zylinder #19475 setzten den Luftdruck in eine mechanische lineare Bewegung um
    • Pneumatikschläuche um die Komponenten miteinander zu verbinden. Durch ihnen strömt die Luft.
    und ggf. aus:
    • Air Tank #67c01. Er kann Luft zwischenspeichern und ist in grö├čeren Pneumatischen Systemen von Vorteil.
    • T- Stück #4697b um Luft zu verteilen
    • Schlauchanschluss mit Achsverbinder #99021 zum verlängern von Leitungen
    • Manometer #9641


Beispiel eines Pneumatischen Systems

    Neutralstellung

    Ventil in Neutralstellung:
    - Zylinder bleibt in seiner Position

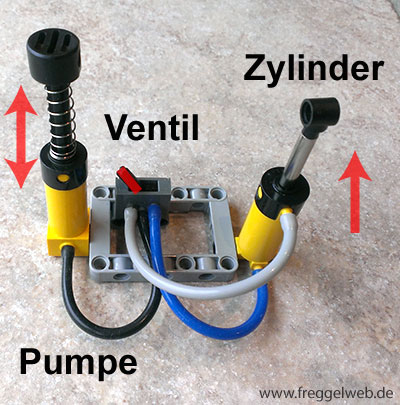

    Ventil raus

    Ventil in linker Stellung:
    - Zylinder fährt raus

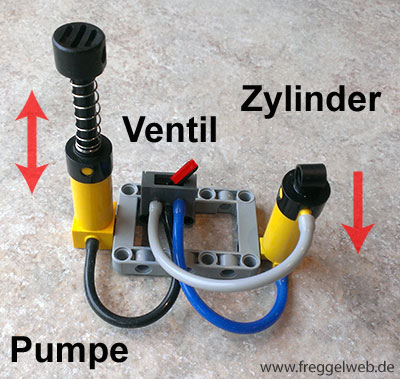

    Ventil rein

    Ventil in rechter Stellung:
    - Zylinder fährt rein
