Offizielles 7'' Touch Display in Smarti Pi Touch Gehäuse montieren


SmartiPiTouch
Raspberry Pi 7" Touchscreen Display in Smarti Pi Touch Gehäuse


Montage der Hardware


01
Gummifü├če unter Sockel aufkleben

02 03

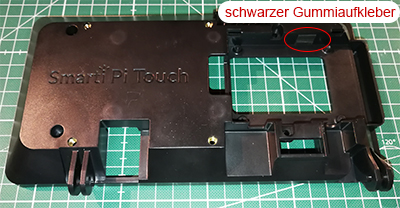

schwarze Gummiaufkleber aufkleben

04 05

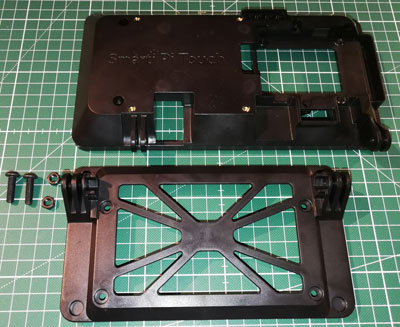

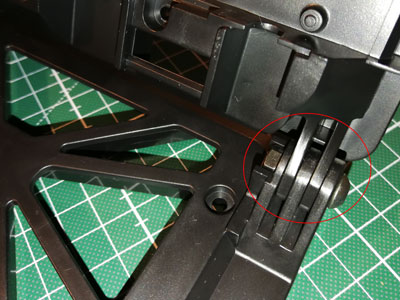

Sockel mithilfe der beiden Kugelkopf-Inbusschrauben und der beiden Muttern an der Displayhalterung befestigen. Detailansicht

06 07

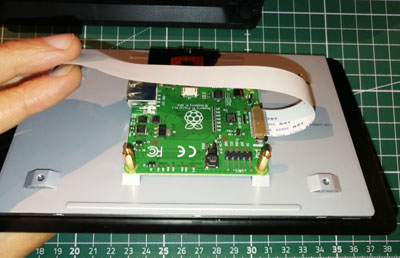

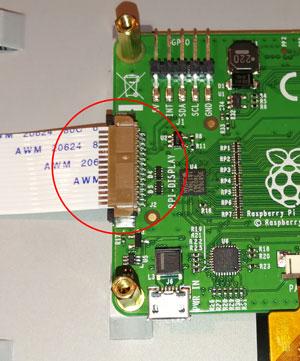

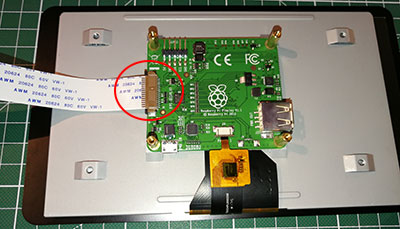

Flachbandkabel (DSI-Kabel) - mit den silbernen Kontakten nach oben zeigend - in die Klemmbuchse des Controllerboards vom Touchscreen einstecken. Anschlie├čend das Kabel befestigen, indem die schwarze Klemme der Buchse nach rechts geschoben wird.. Detailansicht

08 10

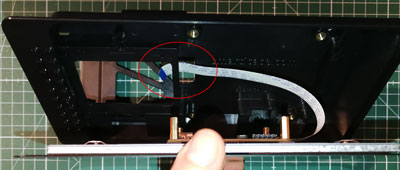

Flachbandkabel durch die Öffnung im Display Gehäuse führen

11

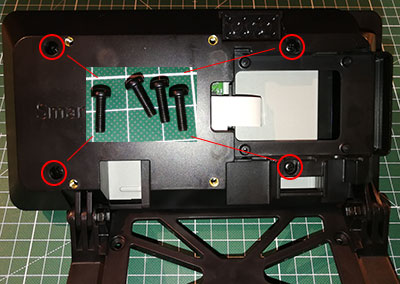

7'' Display mit den 4 schwarzen Kreuzschlitzschrauben im Gehäuse befestigen

12

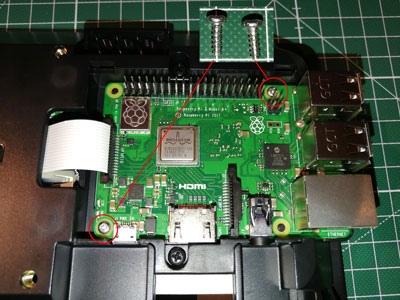

Raspberry Pi 3 B+ einlegen, das Flachbandkabel in der Buchse festklemmen und den Raspberry Pi mit den beiden silbernen Schrauben befestigen.
HINWEIS:
Wird ein Raspberry Pi A oder B verwendet, muss zusätzlich SDA (PIN 3) und SCL (PIN 3) mit dem Controllerboard des Touchscreens verbunden werden.
Wird ein Raspberry Pi A+, B+, 2 oder 3 verwendet ist dies nicht notwendig. Bei diesen Modellen werden die Touchscreen Befehle über das Flachbandkabel über I2C0 übertragen.

12

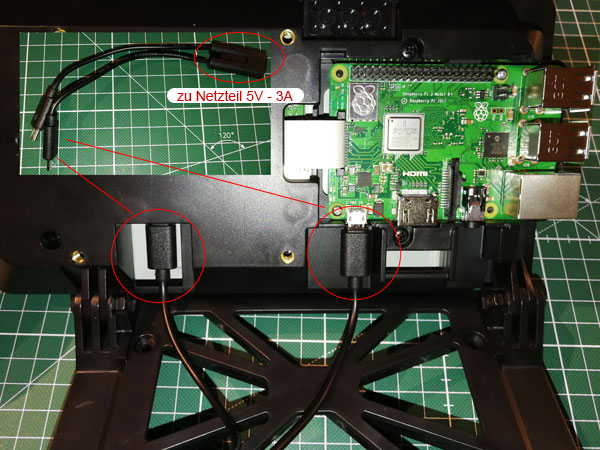

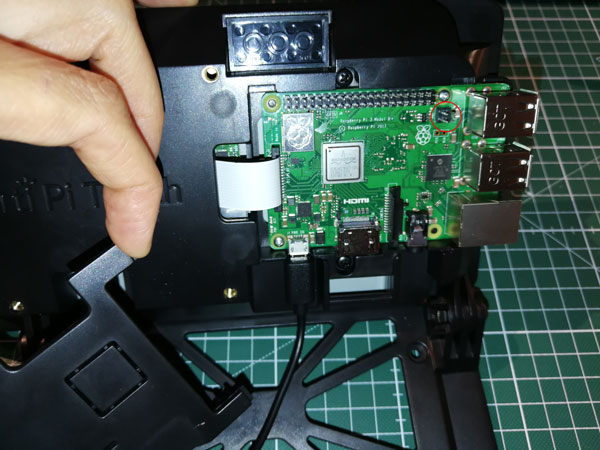

MicroUSB-Y Kabel mit dem Touchdisplay, Raspberry Pi und einem Netzeil (5V - 3A) verbinden.
HINWEIS:
Sollte kein MicroUSB-Y Kabel zur Stromversorgung verwendet werden, muss man 5V und 0V vom Controllerboard des Touchscreens mit dem Raspberry Pi verbinden [PIN02 (5V) und PIN06 (GND)]. ACHTUNG: Das Netzeil muss dann in das Controllerboard vom Display eingesteckt werden, da die Sicherung des Raspberry Pi nicht dafür ausgelet ist!

15 16

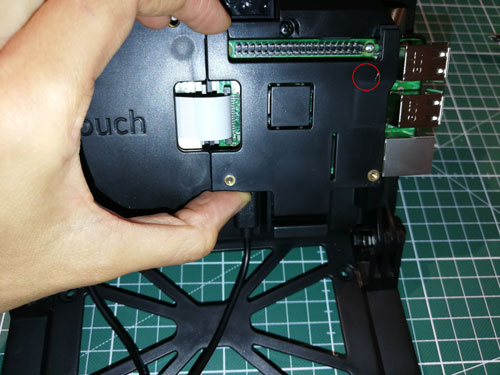

Abdeckplatte montieren.
HINWEIS:
- Die Abdeckplatte passt ohne Konfiguration nicht auf den Raspberry Pi 3B+
- Der HDMI- Anschluss und MicroSD- Karte sind bei eingebautem Raspberry PI nicht mehr zugänglich.


SmartiPiTouch

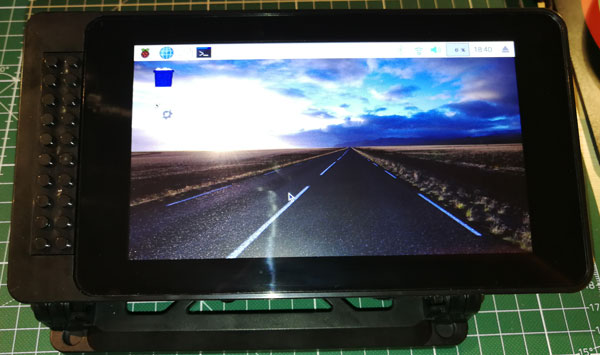

Raspberry Pi einschalten. Das Display wird automatisch erkannt.
HINWEIS:
Sollte das Display nicht automatisch erkannt werden, muss ein Update und Upgrade vom Raspberry Pi durchgeführt werden.
