Farbsensor TCS 3200 an K8055:

Schaltplan

		TCS 3200 Licht-/Frequenzwandler liefert ein Rechteck- Ausgangssignal ATmega 8 wertet das Signal aus D/A- Wandler wandelt Ausgangssignal vom ATmega8 in Analog- Ausgangssignal
Schaltplan

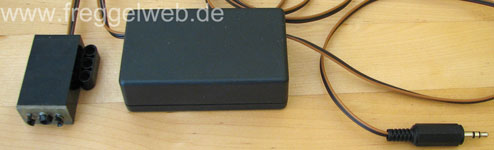

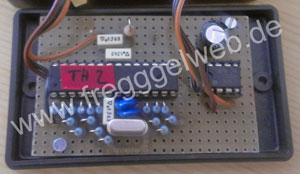

Fotos

Bascom Quellcode für ATmega 8

'***********************************************************************
'Farbsensor
'10.06.2012
'www.freggelweb.de
'***********************************************************************

$regfile = "m8def.dat"
$crystal = 3686400
$baud = 9600
$hwstack = 100
$swstack = 100
$framesize = 100

'Rechteck- Signal von TCS 3200
Config Portd.4 = Input
Portd.4 = 1

Config Portc = Output
Farbe Alias Portc
Portc = 0

Config Portb = Output
Farbew Alias Portb
Portb = 0

'Counter
Config Timer0 = Counter , Edge = Falling
On Timer0 Timer0_isr
Enable Timer0

'jede Sekunde
Config Timer1 = Timer , Prescale = 256
Const Timer1_startwert = 51043
Timer1 = Timer1_startwert
On Timer1 Timer1_isr
Enable Timer1

Enable Interrupts

'Variablen
Dim Ueberlaufzaehler As Long
Dim Impulse As Long

Do
 Select Case Impulse

  '!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
  '!!!                                                 !!!
  '!!! für n und m jeweilige Grenzwerte einsetzen      !!!
  '!!! Werte können mit HTerm ermittelt werden         !!!
  '!!!                                                 !!!
  '!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

  Case n To m :
      Print "weiss" ; Impulse
      Portc = &B000011
      Portb = &B000000
   Case n To m:
      Print "gelb" ; Impulse
      Portc = &B000111
      Portb = &B000000
   Case n To m:
      Print "rot" ; Impulse
      Portc = &B001111
      Portb = &B000000
   Case n To m:
      Print "blau" ; Impulse
      Portc = &B011111
      Portb = &B000000
   Case n To m:
      Print "schwarz" ; Impulse
      Portc = &B111111
      Portb = &B000000
   Case Else :
      Print "error" ; Impulse
      Portc = &B111111
      Portb = &B000011
  End Select
  Waitms 100
  Loop
End

'nach 256 Impulsen
Timer0_isr:
Incr Ueberlaufzaehler
Return

Timer1_isr:
Timer1 = Timer1_startwert
Ueberlaufzaehler = Ueberlaufzaehler * 255
Impulse = Ueberlaufzaehler + Timer0
Ueberlaufzaehler = 0
Timer0 = 0
Return

HTerm

Wertzuordnung

Analogwert von K8055	Farbe
1-4	weiß
5-8	gelb
12-15	rot
28-30	blau
58-62	schwarz
181-185	anderer Wert (Rest/ "Error")


weitere Informationen zur Ansteuerung, Programmierung (VB, LabVIEW), etc.

Farbsortierung von Lego Steinen

Lego Steinsortierer V02

---
