Bauanleitung |

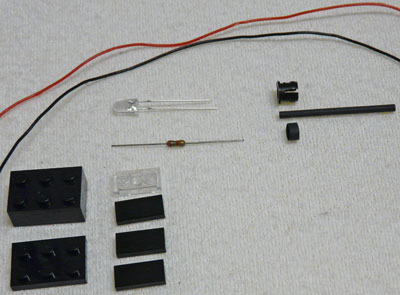

![benötigtes Material](fotos/elektronik/superLED2x3/1.jpg) |
- 1x Brick, 2x3 - schwarz
- 1x Plate, 2x3 - schwarz
- 3x Tile, 1x2 with Groove - schwarz
- 1x Palte, 1x2 - transparent clear
- 1x Electric Plate, 2x4 with contacts - weiß
- 1x Plate, 2x4 - weiß
- 1x super LED, 5mm
- 1x 150Ω Widerstand
- 1x LED Befestigung
- Kabel
- Schrumpfschlauch
|
![Legostein](fotos/elektronik/superLED2x3/2.jpg) |
- Brick, 2x3 - schwarz:
Noppen innen wegfäsen
|
![Legostein](fotos/elektronik/superLED2x3/3.jpg) |
- Plate, 2x3 - schwarz:
einen Noppen in der Mitte wegfräsen
|
![Legostein](fotos/elektronik/superLED2x3/2-0.jpg) |
- Brick, 2x3 - schwarz:
Loch Ø=2,5mm (Kabeldurchführung)
Loch Ø=4mm (LED)
|
![LED](fotos/elektronik/superLED2x3/4.jpg) |
|
![LED](fotos/elektronik/superLED2x3/5.jpg) |
|
![LED](fotos/elektronik/superLED2x3/6.jpg) |
- 150Ω Widerstand (hier: an langem Bein) anlöten
|
![LED](fotos/elektronik/superLED2x3/7.jpg) |
|
![LED in Stein](fotos/elektronik/superLED2x3/8.jpg) |
![LED in Stein](fotos/elektronik/superLED2x3/9.jpg) |
- Sekundenkleber vorne auf LED- Befestigung und in Brick 2x3 kleben
|
![Kontaktplatte](fotos/elektronik/superLED2x3/10.jpg) |
|
![Legostein](fotos/elektronik/superLED2x3/11.jpg) |
|
![Anschlussplatte](fotos/elektronik/superLED2x3/12.jpg) |
![Anschlussplatte](fotos/elektronik/superLED2x3/13.jpg) |
- Plate, 2x4 mit Electric Plate, 2x4 verkleben
|
![Lampe](fotos/elektronik/superLED2x3/15.jpg) |
- Plate, 1x2 - transparent clear:
mittig aufkleben
- restliche Teile zusammenstecken
|
