Bauanleitung |
![Material](fotos/elektronik/LED2x2/1.jpg) |
- 1x Electric Plate, 2x4 with contacts
- 1x Brick, 2x2 - schwarz
- 1x Plate, 2 x 2 - schwarz
- 2x Tile 1x2 with Groove - schwarz
- 1x Plate, 1x1 - transparent clear
- 2- Adriges Kabel
- 1x 180Ω Widerstand
- 1x LED
- 1x LED Befestigung
|
![Kontaktplatte](fotos/elektronik/superLEDrund/2.jpg) |
- Electric Plate auseinandersägen
|
![Legostein](fotos/elektronik/LED2x2/3.jpg) |
![Kontaktplatte](fotos/elektronik/superLEDrund/3-2.jpg) |
- Brick, 2x2 - schwarz:
Noppen innen wegfräsen
- Electric Plate:
Noppen außen wegfräsen
|
![Legostein](fotos/elektronik/LED2x2/4.jpg) |
- Loch Ø=4mm (Kabeldurchführung)
- Loch Ø=3mm (LED)
|
![LED](fotos/elektronik/LED2x2/5.jpg) |
|
![LED](fotos/elektronik/LED2x2/6.jpg) |
- 180Ω Widerstand (hier: an langem Bein) anlöten
|
![Einbau](fotos/elektronik/LED2x2/7.jpg) |
|
![Einbau](fotos/elektronik/LED2x2/8.jpg) |

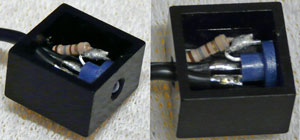

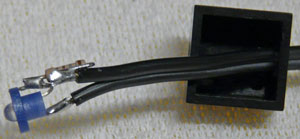

- LED in Lego- Stein klemmen
|
![Anschluss](fotos/elektronik/LED2x2/10.jpg) |
|
![Lampe](fotos/elektronik/LED2x2/11.jpg) |
- Plate, 1x1 - transparent clear:
mittig aufkleben
- restliche Teile zusammenstecken
|
