NXT- Kabel:

Wie ist die Steckerbelegung?

• ...weiter

Welche Bezeichnung haben die Stecker?

• proprietärer RJ12 oder 6/6 Western Telefon Stecker
  (der Flansch muss rechts sein)

Woher bekommt man die Stecker und Buchsen?

• Bei mindsensors.com gibt es eine Möglichkeit.

Warum ist es ein Problem die Buchsen zu bekommen?

• Da Lego aus sicherheitstechnischen Gründen keine Telefonstecker verwenden konnte, ist bei den NXT’s der Flansch auf der rechten Seite. Standard ist aber, das er mittig ist. Deswegen ist es nicht möglich normale 6 Adrige Telefonkabel zu verwenden.

Möglichkeiten um ein NXT- Kabel zu verlängern:

• Zwei proprietären RJ12 Printbuchsen parallel verschalten:

• NXT- Kabel zerschneiden und 6- Adrige Telefonleitung zwischenlöten:

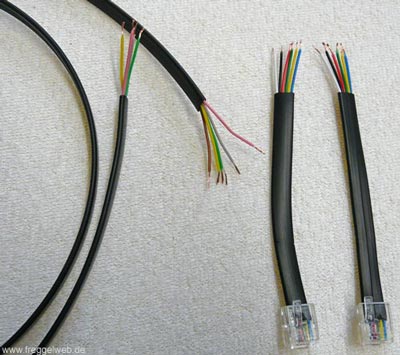

	NXT- Kabel durchschneiden, abmanteln und abisolieren 6- Adriges Telefonkabel abmanteln und abisolieren

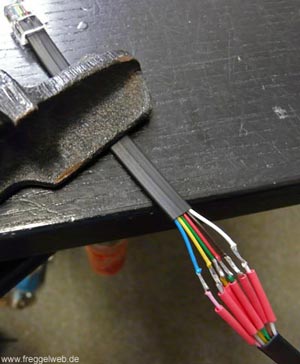

	eine Seite von NXT- Kabel mit Telefonleitung verlöten

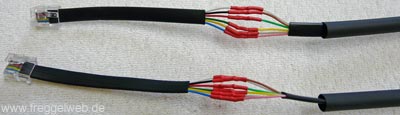

	andere Seite von NXT- Kabel mit Telefonleitung verlöten

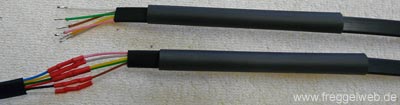

	durchmessen ob alle Verbindungen richtig sind Schrumpfschlauch über abgemantelte Stellen schieben und erhitzen

• weitere Möglichkeit:
  www.philohome.com

---
