RC Fernsteuerung mit Lego Power Functions:


Lego Power Functions M-, L-, XL- Motoren und PF- Servo mit RC ansteuern.

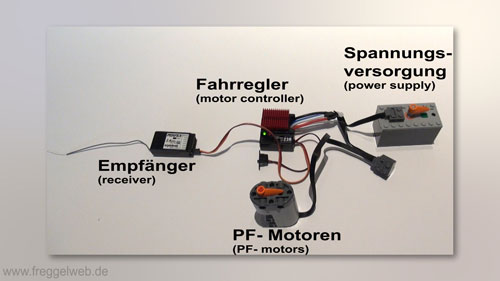

Schaltungsaufbau

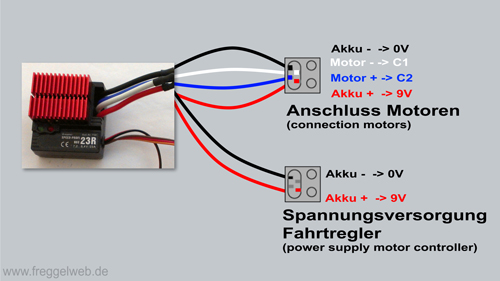

9V / 0V:
Spannungsversorgung für Fahrregler und PF- Servo
C1 / C2:
Steuerung der Drehrichtung des Motors (Ausgang Fahrregler)

Lego Power Functions Steckerbelegung



Ich kann keinerlei Haftung für die Schaltungen übernehmen und auch keine Funktionsfähigkeit garantieren. Der Nachbau und Einsatz der hier veröffentlichten Schaltungen erfolgt auf eigene Gefahr. Ich übernehme keinerlei Garantie. Die VDE-Vorschriften sind zu beachten.
