LabVIEW8.6 deutsch Studentenversion:

  • Boolean UND (AND)

  • Boolean UND entspricht dem Logikgatter der Digitaltechnik

    Schaltzeichen in LabVIEW in nxt-g

    • Alle Eingänge müssen 1 (true) sein damit der Ausgang 1 (true) ist.
    • Funktion:
      X1 Λ X2 = Y
    • Wahrheitstabelle:
      X2 X1 Y
      0 0 0
      0 1 0
      1 0 0
      1 1 1

    z.B.:
    X1, X2 = Eingänge
           Y = Ausgang

    • mit Kontakten:
      X1, X2 = Taster (Schließer)
             Y = Lampe
      Taster Xn geschlossen --> Xn = 1
      Taster Xn nicht geschlossen --> Xn = 0
      (Xn für jeweiligen Taster X1; X2)

    • X2 X1 Y
      0 0 0

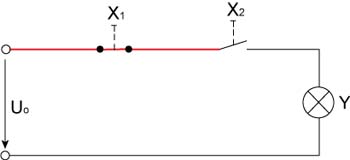

      X2 X1 Y
      0 1 0

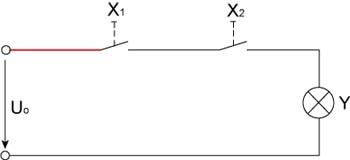

      X2 X1 Y
      1 0 0

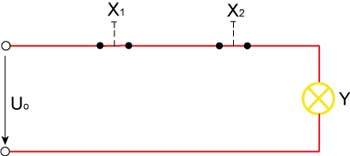

      X2 X1 Y
      1 1 1
