LabVIEW8.6 deutsch Studentenversion:

1   [2]

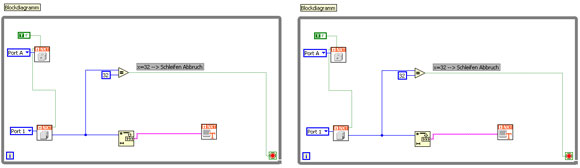

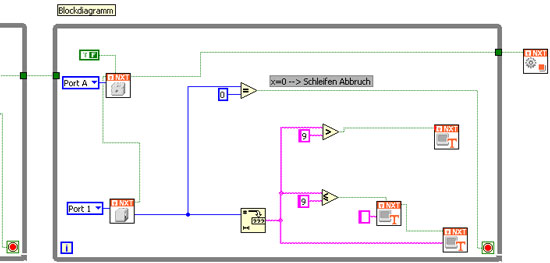

• Schleife markieren, kopieren (Strg+c) und einfügen (Strg+v).
  Dann hinter 1. Schleife verschieben.
  zeigt Zahlen {31; 30; 29; ... ; 2; 1; 0} an

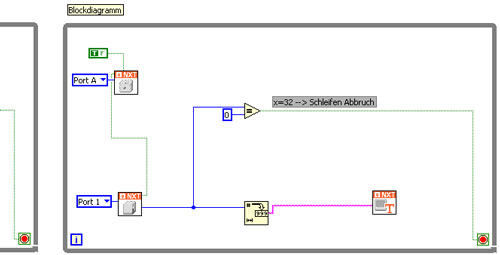

• Konstante ändern
  • Gleich?: "y" --> linke Maustaste Doppelklick --> Null eingeben --> Enter
    vergleicht Wert von Rotationssensor mit einer Konstante. y=x=0 --> Schleifen Abbruch

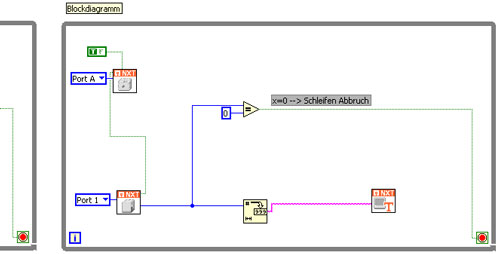

• Kommentar ändern
  • "x=32 --> Schleifen Abbruch" in "x=0 --> Schleifen Abbruch"














• Display Text verschieben und kopieren
• verschieben
• Display Text markieren
• mit Pfeiltasten nach unten und nach rechts schieben
• kopieren
• Display Text markieren
• kopieren (Strg+c) und 2x einfügen (Strg+v)

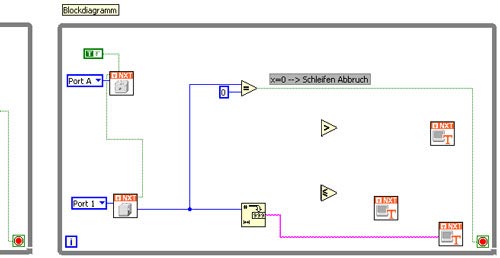

• Gleich? kopieren und Ersetzen
• kopieren
• Gleich? markieren
• kopieren (Strg+c) und 2x einfügen (Strg+v)
• Ersetzen
• Obere Gleich?: rechte Maustaste --> Ersetzen --> Palette Vergleichen --> "Größer?"
• Untere Gleich?: rechte Maustaste --> Ersetzen --> Palette Vergleichen --> "kleiner oder gleich?"

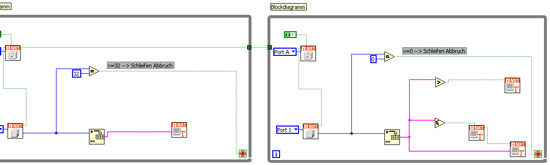

• Verbindungen erstellen
• Zahl nach String (Dezimaldarstellung): "Dezimal-Integer-String" --> Größer?: "x"
• Zahl nach String (Dezimaldarstellung): "Dezimal-Integer-String" --> kleiner oder gleich?: "x"
• Größer?: "x>y?" --> obere Display Text: "Sequence Flow in"
• kleiner oder gleich?: "x<=y?" --> unterer linker Display Text: "Clear Display (F)"
• unterer linker Display Text: "Sequence Flow out" --> unterer rechter Display Text: "Sequence Flow in"
• linke While- Schleife mit rechte While- Schleife: Legacy Motor (in rechte While- Schleife): "Sequence Flow out" --> rechte While- Schleife

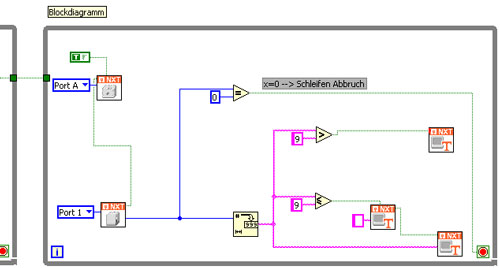

• Konstanten erstellen
• Größer?: "y" (Vergleichswert)
  rechte Maustaste --> Erstellen --> Konstante
  9 eingeben und Enter
  vergleicht Wert von Rotationssensor mit y=9
  oberer Display Text: (zeigt Zahlen {31; 30; 29; ... ; 12; 11; 10} an
• kleiner oder gleich?: "y" (Vergleichswert)
  rechte Maustaste --> Erstellen --> Konstante
  9 eingeben und Enter
  vergleicht Wert von Rotationssensor mit y=9
  unterer rechter Display Text: (zeigt Zahlen {9; 8; 7; ... ; 2; 1; 0} an
• unterer linker Display Text: "Text"
  rechte Maustaste --> Erstellen --> Konstante
  unterer linker Display Text: löscht Display

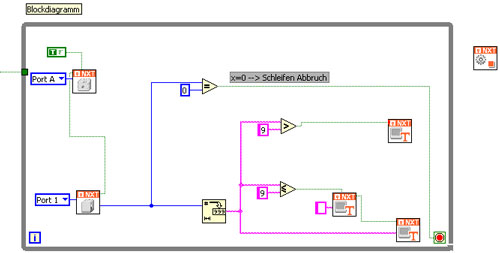

• aus Funktionenpalette in Blockdiagramm einfügen
• Zusatzpakete --> NXT Toolkit --> NXT Library --> Output --> Stop Motor
  "Stop Motor" in Blockdiagramm einfügen

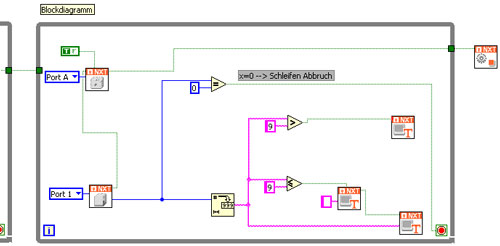

• Verbindungen erstellen
• Stop Motor: "Sequence Flow in" --> Legacy Motor: "Sequence Flow out"














• Konstante ändern
• Legacy Motor: "Direction (T:Fwd)" auf F stellen.

Programm speichern

Programm auf nxt
