LabVIEW8.6 deutsch Studentenversion:

1   [2]

• Lokale Variablen

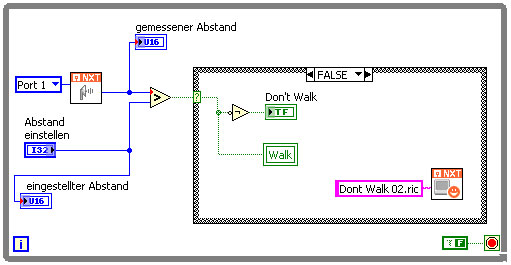

• Lokale Variable "Walk" in Case- Struktur FALSE verschieben
• Verbindung erstellen: Case- Struktur FALSE: Case- Selektor --> Lokale Variable "Walk"

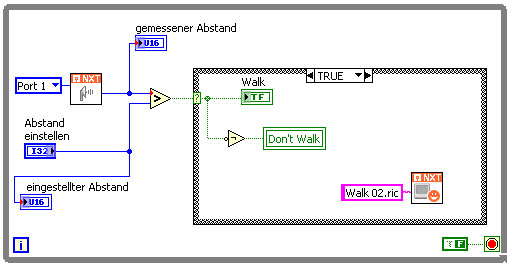

• Lokale Variable "Don't Walk" in Case- Struktur TRUE verschieben
• Verbindung erstellen: NICHT: "NICHT x?" --> Lokale Variable "Don't Walk"

























• Programm speichern
• Grafiken auf nxt laden
  • nxt starten
  • Werkzeuge --> NXT Module --> NXT Terminal…
  • NXT Files --> Send File to nxt (Dateien von PC auf nxt)
  • zu Verzeichnis c:\LEGO Software\LEGOMINDSTORMS NXT\engine\Pictures wechseln
    "Walk 02" wählen --> OK
  • das gleiche für "Dont Walk 02"
















• Debug- Modus ausführen
